Q&A
60Si2Mn鋼你有了解過嘛？此類鋼具有疲勞極限佳、屈服強(qiáng)度佳、塑性佳等優(yōu)異的性能，綜合性能要比65Mn鋼稍高，而且價(jià)格低廉，進(jìn)行熱處理工藝簡(jiǎn)單，非常適宜制作汽車鋼板彈簧，鋼毅特殊鋼有限公司是一家專業(yè)制造彈簧鋼的廠家，質(zhì)量上乘，現(xiàn)在來(lái)為大家介紹一下60Si2Mn鋼的熱處理工藝。

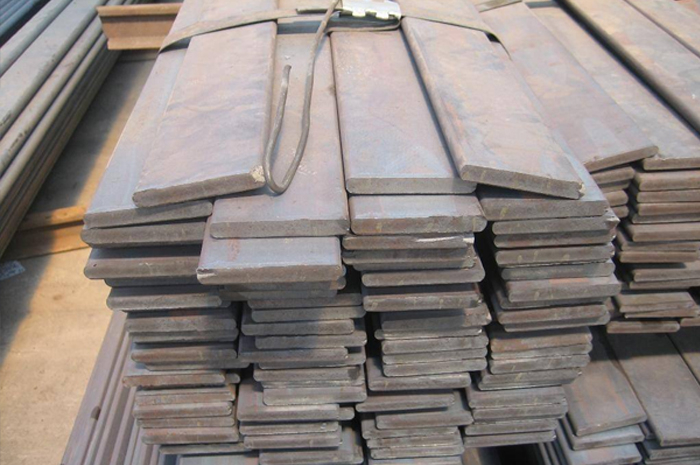

60Si2Mn彈簧鋼
60Si2Mn鋼處理工藝：
此類鋼材可以進(jìn)行熱處理的方法包含分級(jí)淬火、形變熱處理、亞溫淬火、等溫回火、高溫回火的工藝，使用此方法可有效提高60Si2Mn鋼的強(qiáng)韌性和使用壽命。
球化退火:采用高溫加熱至850℃、油冷淬火和短時(shí)等溫球化工藝(790℃加熱25分鐘，急速冷至680℃保溫1小時(shí)后爐冷至500℃出爐）便可得到理想的球化組織。60Si2Mn鋼的淬火溫度一般為850 -870℃，為油冷。此方法回火溫度要取決于模具零件對(duì)硬度的需求來(lái)決定，不同溫度的硬度不同，如下：
650℃回火，硬度為29HRC；
600℃回火，硬度為34HRC；
500℃回火，硬度為40HRC；
400℃回火，硬度為46HRC；
300℃回火，硬度為56HRC；
200℃回火，硬度為60HRC；
鋼毅常用回火溫度為430℃-480℃，硬度為HRC45～50。
60Si2Mn彈簧鋼
以上就是鋼毅特殊鋼有限公司為大家整理的60Si2Mn鋼熱處理方法，如果你對(duì)60Si2Mn鋼還有什么疑問或者想了解的話，歡迎隨時(shí)來(lái)咨詢我們。
微信咨詢
進(jìn)入淘寶店鋪
全國(guó)銷售熱線：
